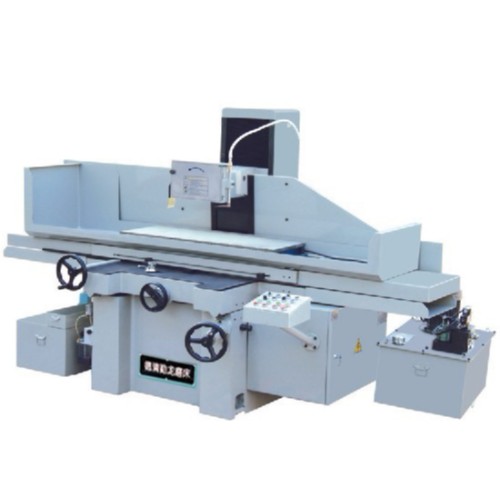

矩臺磨GTS-4008AHR/AHD/MSI
|
能力 |
工作臺工作面積(×mm) |
1000x400 |
||||
|
工作臺面至主軸中心最大距離(mm) |
600 |
|||||
|
工作臺(tai)面最大承(cheng)受重量(liang)(Kg) |
550 |
|||||
|
工作臺 |
工(gong)作(zuo)臺T型槽(cao)(mm×N)
|
14x3 |
||||
|
工作臺速度(m/min) |
5-25 |
|||||
|
前后手(shou)輪進刀(mm) |
一(yi)格 |
0.02 |
||||
|
一圈(quan) |
4 |
|||||
|
前(qian)后自動進給(mm) |
AHR/AHD：0.1-10 |
MSI：0.03-20 |
||||
|
前后馬達轉速(su)(R.p.m) |
50 HZ |
700 |
||||
|
60 HZ |
840 |
|||||
|
砂(sha)輪 |
砂輪尺(chi)寸(mm) |
355x(20-40)x127 |
||||
|
砂輪轉速(R.p.m) |
50 HZ |
1450 |
||||
|
60 HZ |
1750 |
|||||
|
上(shang)下(xia)結構(gou) |
最大移動量(mm) |
500 |
||||
|
上(shang)下手輪(lun)進刀(mm) |
一格 |
0.002 |
||||
|
一圈 |
0.4 |
|||||
|
自動給進(jin)量(mm) |
AHD/MSI：0.001-0.04 |
|||||
|
上下(xia)快速移動量(mm/min) |
180 |
|||||
|
馬達 |
主軸馬達(HP×P) |
7.5x4 |
||||
|
油壓(ya)馬達(HP×P) |
3x6 |
|||||
|
吸塵馬達(HP×P) |
1/2x2 |
|||||
|
沖水馬(ma)達(HP×P) |
1/8x2 |
|||||
|
上下驅動馬達(W) |
AHR：80w |
AHD/MSI：400w |
||||
|
前后(hou)驅(qu)動馬(ma)達(W) |
AHR/AHD：40w |
MSI： 400w |
||||
|
尺(chi)寸 |
機器尺寸(mm) |
2300x3850x1980 |
||||
|
凈重(Kg) |
2600 |
|||||
|
毛重(Kg) |
3000 |
|||||
臥軸矩臺平面磨床主要是用砂(sha)輪周邊(bian)磨削鋼(gang)料、鑄(zhu)鐵及(ji)有色金(jin)屬等各種材(cai)料。
根據(ju)工件材料、形(xing)狀，可采用(yong)不同的(de)裝夾、定(ding)位方法。一般平面，可以(yi)采用(yong)電磁吸盤(pan)或(huo)(huo)直(zhi)接緊固(gu)于工作臺上進行(xing)磨(mo)削加(jia)工；平面、直(zhi)角(jiao)面、任意角(jiao)度、圓柱(zhu)端面及其它一些特殊形狀，可在夾具或(huo)(huo)多功能強力電(dian)磁吸盤(pan)上進行磨削加工。
一、性能(neng)：
1、AHR:前后、左右自動，上下快動；
2、AHD：前后、左右、上(shang)下三(san)軸全自動，上(shang)下伺服；PLC程序伺服電機控制，帶觸摸屏(ping)操作；
3、MSI：前后、左右、上下三軸全(quan)自(zi)動(dong)，雙軸伺服，PLC程(cheng)序伺(si)服(fu)電機控制，帶觸摸屏操作(zuo)；
二、設備的結(jie)構：
（1）設(she)備(bei)的(de)總體(ti)布局
1．臥軸矩臺(tai)平面磨床
2．砂輪(lun)架的砂輪(lun)冷(leng)卻由獨立的冷(leng)卻系(xi)統，在每個砂輪(lun)上均有(you)冷(leng)卻液噴嘴，在設備一端有(you)獨立冷(leng)卻水箱(xiang)。
3．在磨床(chuang)床(chuang)身的(de)一(yi)端，具有獨立的(de)潤(run)滑(hua)控制油箱，該潤(run)滑(hua)系統對工(gong)作臺運動的(de)導軌進行連續的(de)潤(run)滑(hua)。
（2）磨床的主(zhu)要(yao)機械結構特性
注(zhu)：1、主要(yao)結構部分采用強(qiang)度、耐(nai)磨(mo)性、耐(nai)熱性均較好，減(jian)振性能良好的灰鑄鐵HT250。內部合理布筋，增強了(le)剛性。 X軸（工作臺）用油壓(ya)驅動做往(wang)復(fu)運動；Y軸(zhou)（前后(hou)方向）采用托板(ban)式由(you)電機驅動滾(gun)珠絲桿進行往復運動； Z軸（磨頭(tou)）通過(guo)蝸輪帶動“ T”型絲桿進(jin)行往復運動，以(yi)保(bao)證其進(jin)刀精準；
（3）導軌形式
注：采用一“V”一“平”鐵(tie)塑導(dao)軌；
（4）砂輪(lun)架結構
注：砂輪架采用雙層布筋，以(yi)保(bao)證其剛性(xing)；磨頭上下運動(dong)采用滑板式結(jie)構，可以(yi)辟(pi)免(mian)由于(yu)工作(zuo)年(nian)限長導致進(jin)刀(dao)不(bu)準；
（5）整機電氣系統采用多個電器組進(jin)行控(kong)制。并(bing)有以下(xia)幾點：
1＞、安全保護（機(ji)械互(hu)鎖）指將(jiang)上下進(jin)刀與砂(sha)輪(lun)轉(zhuan)動進(jin)行互(hu)鎖，只有砂(sha)輪(lun)轉(zhuan)動時才可(ke)以進(jin)刀，能有效(xiao)防(fang)止因人為操作(zuo)不擋引起的(de)不必要損失；
2＞、（電路(lu)的）過(guo)載(zai)是指無故障情況下電路(lu)超過(guo)滿載(zai)值；
3＞、緊急停止是指在某種(zhong)緊急情況下需要停止時的操(cao)作；
4 ＞、本機完成符合GB5226.1-2002/IEC60204-1:2000機械安全機械電氣設備。
三、其它(ta)電氣部件
注：1＞、本機配24V20W照(zhao)明燈；
2＞、主軸（臺灣松基--------+-2+-74）
3＞、主(zhu)軸馬達(da)（臺灣）
4＞、油(you)壓(ya)馬達（臺灣油(you)升）
5＞、機械(xie)閥（臺(tai)灣俊全(quan)興(xing)）
6＞、油壓原(yuan)件（臺灣(wan)康百(bai)世）
7＞、油壓接(jie)頭（俊仁管件(jian)）
8＞、電氣控制部分(fen)（西門子(zi)）
9＞、伺(si)服電機(ji)系統(日本三菱)
