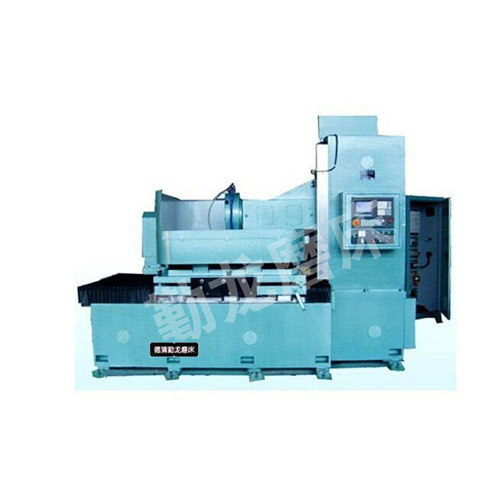

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精度高、性(xing)能(neng)可靠、制造(zao)工藝(yi)性(xing)好，操作方便。
18072822299

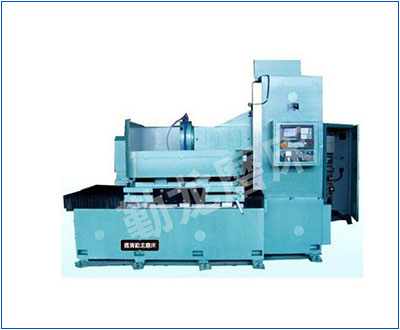

適用·范圍(wei)
● 采用砂輪(lun)周邊(bian)磨削，工(gong)件(jian)上下(xia)兩平(ping)面(mian)均(jun)可(ke)獲得(de)高精(jing)度平(ping)行度、尺寸精(jing)度和工(gong)件(jian)表面(mian)粗糙度。
● 適合圓臺平(ping)面(mian)磨(mo)削(xue)，本機主要磨(mo)削(xue)直(zhi)徑φ1250范圍內的圓形端面(mian)、平(ping)面(mian)加工件（根據需要可定制(zhi))。
● 適用(yong)磨削環形零件，適用(yong)于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密封(feng)件廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機(ji)廠(chang)(chang)、工(gong)具廠(chang)(chang)和一般機(ji)械廠(chang)(chang)的產品車間和工(gong)具車間，磨削加工(gong)精(jing)密零件。
產品·特點
磨頭結構
磨頭采用(yong)靜壓結構(gou)，克服了軸(zhou)(zhou)(zhou)(zhou)承(cheng)啟動和停止時出現(xian)的(de)(de)(de)干(gan)摩擦造成的(de)(de)(de)軸(zhou)(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)(zhou)承(cheng)磨損現(xian)象，提(ti)高(gao)(gao)(gao)(gao)了主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)的(de)(de)(de)使用(yong)壽命及(ji)精度保持性；當主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)啟動后，依靠淺腔階梯效應形成較大(da)的(de)(de)(de)動壓承(cheng)載力，大(da)大(da)地(di)提(ti)高(gao)(gao)(gao)(gao)了主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)剛(gang)度；高(gao)(gao)(gao)(gao)壓油膜的(de)(de)(de)均(jun)化作用(yong)和良好和抗(kang)振性保證了主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)具有很高(gao)(gao)(gao)(gao)的(de)(de)(de)旋轉(zhuan)精度和運轉(zhuan)平穩性。（11）KW電機驅動，最高(gao)(gao)(gao)(gao)轉(zhuan)速1450rpm。設備采用(yong)高(gao)(gao)(gao)(gao)速（CBN）砂(sha)輪加工(gong)兩端面(mian)，提(ti)高(gao)(gao)(gao)(gao)端面(mian)光(guang)潔度。（砂(sha)輪可根(gen)據用(yong)戶需求定制）
機床零部件
機床(chuang)上重要零部件(jian)均采用(yong)品(pin)(pin)牌廠家(jia)產品(pin)(pin)，質量可(ke)靠，易于維(wei)護。如導軌用(yong)德國(guo)力士樂品(pin)(pin)牌，臺灣絲桿，進口電器，海利普(pu)變頻器等等。
鑄件材料
鑄件(jian)采(cai)用375HT材(cai)料(liao)，材(cai)質好(hao)，強度(du)高，床身立柱(zhu)均采(cai)用二次回火處理，消(xiao)除內應力，延長機床壽(shou)命，以確保高精度(du)，高剛性，延長機床壽(shou)命。
床身立柱
床(chuang)身立柱均用進口(kou)加工(gong)中心和進口(kou)龍門加工(gong)中心加工(gong)，高精的加工(gong)設備(bei)和加工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電氣采用獨(du)立(li)電柜，獨(du)立(li)操(cao)縱臺，自(zi)主研發的數控系統控制，可實現自(zi)動(dong)(dong)控制，自(zi)動(dong)(dong)完成循環(huan)磨削，自(zi)動(dong)(dong)檢測對刀(dao)，自(zi)動(dong)(dong)分(fen)辨、自(zi)動(dong)(dong)補償，操(cao)作簡單方便。
裝置結構
橫向(xiang)進給及垂直進給裝置，由伺服電(dian)機（≥10N.m）、減速機構、滾珠絲杠(gang)、直線導軌。其中垂直軸有制動或自鎖裝置，并(bing)配有光柵尺絕對坐標定位。
設置潤滑點
磨床各導軌處均設置潤(run)(run)滑點，由電動潤(run)(run)滑泵進行潤(run)(run)滑。為工作臺配備獨(du)立供(gong)油箱，進、回管路通過拖(tuo)鏈合理布(bu)局。
芯線圈設計
電磁(ci)吸盤采用(yong)銅(tong)芯線圈設計，表面花盤采用(yong)同心(xin)圓并割花設計，客(ke)戶也可定(ding)制花盤。表面磁(ci)力均勻，并配備了自動充退磁(ci)裝置，具有磁(ci)力可調、失磁(ci)保護等功能(neng)。
不變形，精度高
加工(gong)產(chan)品不(bu)變(bian)形，精(jing)度(du)高，工(gong)件厚(hou)度(du)差距(ju)保持在 0.01mm以內，具體詳見產(chan)品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73120 | SSKM73120 | SKM73120 | SSKM73120 |
| 工作臺直徑（mm） | Φ1250 | Φ1250 | Φ1250 | Φ1250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1250*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~150 | 0~150 | 0~150 | 0~150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 500 | 500 | 500 | 500 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 650 | 650 | 650 | 650 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
