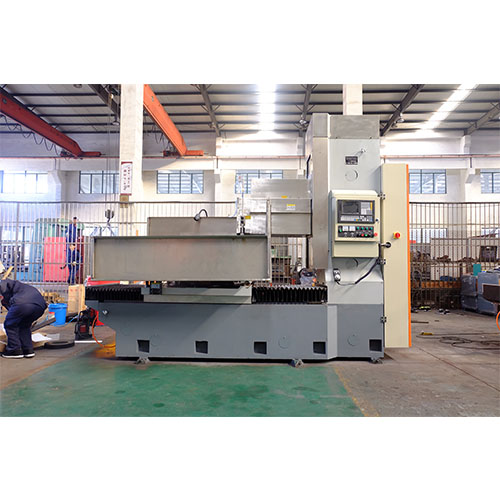

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩重緊湊、精度高(gao)、性能可靠、制造工藝好，操作(zuo)方便(bian)。
18072822299
適(shi)用·范圍
● 采用砂輪周邊磨(mo)削，工(gong)件上下兩平面均可獲(huo)得(de)高(gao)精度(du)平行(xing)度(du)、尺寸(cun)精度(du)和工(gong)件表面粗(cu)糙度(du)。
● 適合圓臺平(ping)面磨(mo)削(xue)，本機主要磨(mo)削(xue)直(zhi)徑φ2050范圍內的圓形端面、平(ping)面加工(gong)件（根據(ju)需要可定制(zhi))。
● 適用磨削環形(xing)零件(jian)，適用于鋸片廠(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)、陶(tao)瓷密封(feng)件(jian)廠(chang)(chang)(chang)、摩擦(ca)片廠(chang)(chang)(chang)、活塞(sai)廠(chang)(chang)(chang)、發(fa)動機廠(chang)(chang)(chang)、工具廠(chang)(chang)(chang)和一般機械廠(chang)(chang)(chang)的產品車間和工具車間，磨削加工精密零件(jian)。
產品(pin)·特點
磨頭結構
磨頭采用(yong)(yong)靜壓(ya)結構(gou)，克服了(le)軸(zhou)(zhou)承啟動(dong)(dong)和(he)停止時出現(xian)的(de)干摩擦造成的(de)軸(zhou)(zhou)與(yu)軸(zhou)(zhou)承磨損現(xian)象(xiang)，提高(gao)(gao)了(le)主軸(zhou)(zhou)的(de)使(shi)用(yong)(yong)壽命及(ji)精度(du)保(bao)持(chi)性；當主軸(zhou)(zhou)啟動(dong)(dong)后，依靠淺腔階梯效(xiao)應形成較大的(de)動(dong)(dong)壓(ya)承載力，大大地(di)提高(gao)(gao)了(le)主軸(zhou)(zhou)剛度(du)；高(gao)(gao)壓(ya)油(you)膜的(de)均化作用(yong)(yong)和(he)良好和(he)抗振性保(bao)證(zheng)了(le)主軸(zhou)(zhou)具有很高(gao)(gao)的(de)旋轉精度(du)和(he)運轉平穩(wen)性。（11）KW電(dian)機(ji)驅動(dong)(dong)，最高(gao)(gao)轉速1450rpm。設備采用(yong)(yong)高(gao)(gao)速（CBN）砂輪(lun)加工兩端面，提高(gao)(gao)端面光潔度(du)。（砂輪(lun)可根據(ju)用(yong)(yong)戶需求定制(zhi)）
機床重要零部件
機床重要零部件，均采用(yong)品(pin)牌廠家產品(pin)，質量可靠，易于維(wei)護。如導軌用(yong)德國力士樂品(pin)牌，臺灣絲桿，進口電(dian)器，海利普變(bian)頻(pin)器等等。
鑄件材料
鑄(zhu)件采(cai)用375HT材(cai)料(liao)，材(cai)質(zhi)好(hao)，強(qiang)度高，床身立柱均(jun)采(cai)用二次回火處理，消除內應力，延長機(ji)床壽命(ming)，以確保高精度，高剛性，延長機(ji)床壽命(ming)。
床身立柱
床身(shen)立柱均用進(jin)(jin)口加(jia)工中心(xin)和進(jin)(jin)口龍門加(jia)工中心(xin)加(jia)工，高精(jing)的加(jia)工設(she)備和加(jia)工工藝保證了(le)精(jing)度。
電氣采用獨立電柜
電氣(qi)采用(yong)獨立電柜，獨立操(cao)縱臺，自(zi)(zi)主研發的數控(kong)系統控(kong)制，可實現自(zi)(zi)動控(kong)制，自(zi)(zi)動完成循(xun)環磨削，自(zi)(zi)動檢(jian)測對刀，自(zi)(zi)動分辨、自(zi)(zi)動補償，操(cao)作簡單方便(bian)。
裝置結構
橫向進(jin)給(gei)(gei)及垂(chui)直進(jin)給(gei)(gei)裝置，由伺服電機(ji)（≥10N.m）、減速機(ji)構、滾珠絲杠、直線導軌。其中(zhong)垂(chui)直軸有(you)制動(dong)或自鎖裝置，并配有(you)光柵尺絕對坐標定位(wei)。
設置潤滑點
磨床各導(dao)軌處均設(she)置潤滑(hua)(hua)點，由電動潤滑(hua)(hua)泵進行潤滑(hua)(hua)。為工(gong)作臺(tai)配備(bei)獨立(li)供油(you)箱，進、回管路通(tong)過拖(tuo)鏈合理布局。
芯線圈設計

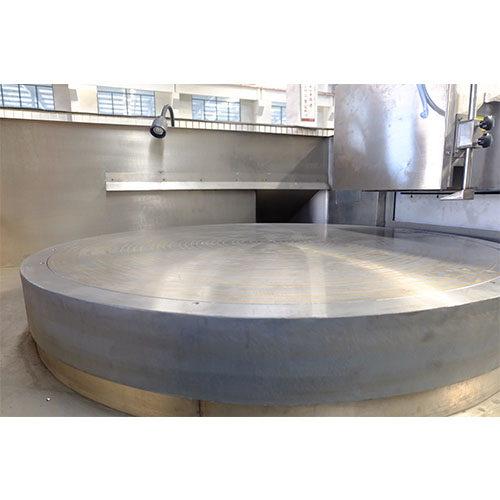

電磁(ci)(ci)(ci)吸盤(pan)采用銅芯線圈(quan)設計，表面花(hua)盤(pan)采用同心圓并(bing)割花(hua)設計，客戶(hu)也可定制花(hua)盤(pan)。表面磁(ci)(ci)(ci)力均(jun)勻，并(bing)配備(bei)了自動(dong)充退磁(ci)(ci)(ci)裝(zhuang)置，具有(you)磁(ci)(ci)(ci)力可調、失磁(ci)(ci)(ci)保護等功(gong)能。
不變形，精度高
加工產(chan)品不變形，精度高，工件厚度差(cha)距保(bao)持在 0.01mm以內，具體詳(xiang)見產(chan)品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
