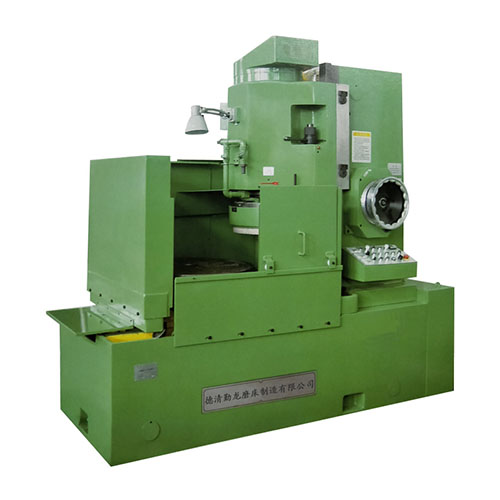

立軸圓(yuan)臺平面磨(mo)床M7475B

立軸圓臺平面磨床，以砂輪端面進行磨削，是一種高效率、緊密穩定的加工機床。
產(chan)品適用于冶金(jin)、鋸片、汽(qi)配、工具、軸(zhou)承等行業，對大型零部件進行磨削加工。

全國熱線

18072822299

產品·特(te)點

床身和磨頭改進
該系列(lie)磨床(chuang)(chuang)在提高床(chuang)(chuang)身和磨頭剛(gang)性作了較大改(gai)進(jin)，工(gong)作臺底部(bu)導軌，立柱導軌各(ge)增加一套電(dian)子泵油(you)系統(tong)，可(ke)自(zi)動泵油(you)，油(you)量可(ke)調。
結構緊湊、精度穩定
立(li)柱(zhu)采用三點調(diao)整(zheng)，結(jie)構緊湊，工作臺為圓形強力電(dian)磁(ci)(ci)吸盤，磁(ci)(ci)力均勻(yun)可調(diao)，精(jing)度穩定，功率(lv)大，電(dian)子充退磁(ci)(ci)，并配有冷卻(que)液凈化裝置(zhi)等。
保證精密度
該系列(lie)磨床主要用來(lai)磨削(xue)毛胚及一般(ban)精密的大(da)型零件，表面粗糙度(du)達0.8以上，平行度(du)0.02/1000㎜以內。

技術·規(gui)格

主要技術規格	M7450	M7475B	M7480	M74100	M74125	M74160	M74180	M74200	M74250
Main TechnicaL Specifications
工作臺直徑（mm）	Φ500	Φ750	Φ800	Φ1000	Φ1250	Φ1600	Φ1800	Φ2000	Φ2500
Diameter Of Work Table（mm）
磨削工件最大尺寸	Φ500*300	Φ750*320	Φ800*320	Φ1000*400	Φ1250*400	Φ1600*400	Φ1800*400	Φ2000*400	2500*450
Maximum Size Of Grinding Workpiece（mm）
工作臺轉速（rpm）	24	13:20	13:20	12:24	12:24	16	16	10:15	10
Revoving Speed Of Work Table （rpm）
工作臺移動距離		450	450	570	675	810	810	1050	1300
Displacement distance of work bench(mm)
工作臺移動速度（m/min）	3.7	4	4	3.7	3.7	2.5	2.5	2.5	2
Movement speed of work bench(m/min)
工作臺旋轉電機功率（kw）	2.2	2.2	2.2	2.4/1.5	2.4/1.5	5.5	5.5	7.5	7.5
Power of rotary motor of work bench(kw)
工作臺移動電機功率（kw）	1.1	1.1	1.1	1.1	1.1	3.0	3.0	3.0	4.0
Power of travelling motor of work bench （kw）
磨頭主軸轉速(rpm)	940	940	940	740	740	585
Speed Of Main Spindle Of Grinding Wheel (rpm)
磨頭快速移動速度（m/min）	0.35	0.22	0.22	0.15	0.15	0.09
Rapid moving speed of grinding head（m/min）
磨頭電機功率（kw）	22	25	25	45	45	75	75	90	90
Motor power of grinding head（kw）
磨頭升降電機功率（kw）	0.55	0.55	0.55	0.55	0.55	1.5	1.5	1.5	2.5
Power of elevating motor of grinding head（kw）
水泵電機功率（kw）	0.12	0.25
Power of water pump motor （kw）
機床總功率（kw）	25	30	30	50	50-65	84	84	85	106
Total power of machine tool（kw）
機床重量（約）T	4	6	6	7.5	8.5	24	24	28	40
Weight of machine tool （approximately）（T）
